芯片公司：易能（easepower）

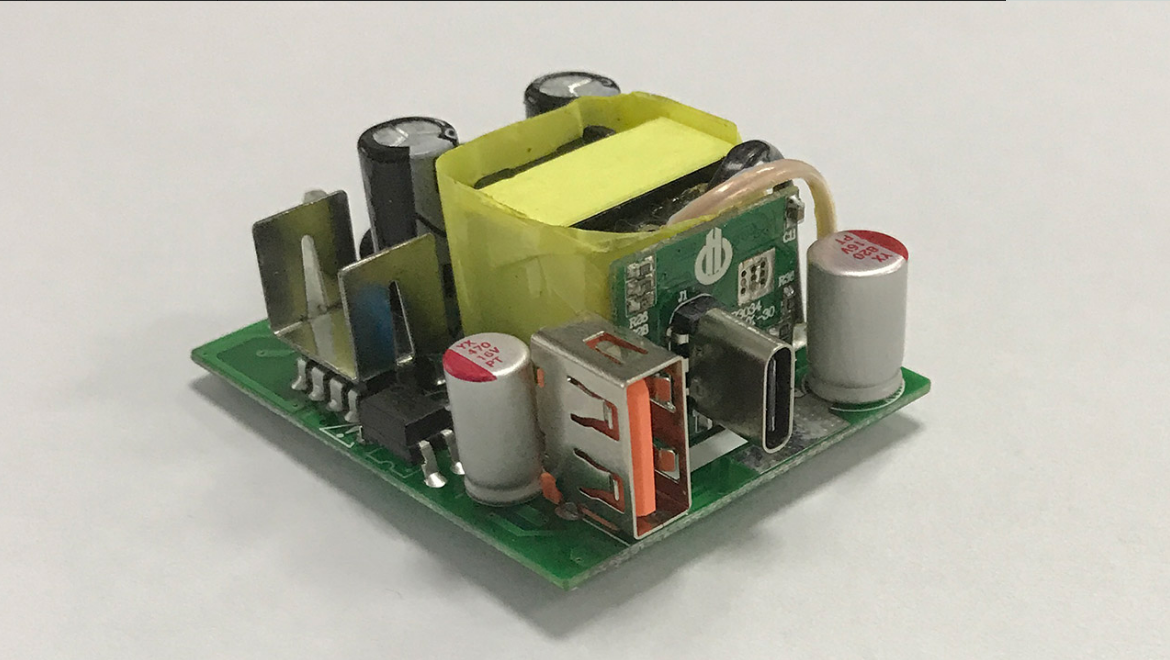

65WC口PD/QC快充充電器方案基于快充適配器協議芯片EDP3036S，由芯片廠商易能微電子出品，EDP3036S 是為單 C 口 PD 快充適配器設計的一顆協議芯片。芯片集成了 BC1.2 DCP、APPLE 2.4A，QC2.0，QC3.0， 及 5V、9V、12V、15V、20V 完成的 PD2.0 協議；支持自動休眠功能,可過六級能效；能夠支持蘋果、HP、DELL、 華為、小米、任天堂等筆記本、平板、手機和游戲機快充，且兼容性優異；支持輸出電流可調，可配置輸出 過流點及輸出功率；支持過流、過壓/欠壓、短路保護功能。

應用范圍

◆PD 電源適配器。

特色

EDP3036S單C口PD,QC 快充協議IC方案，

外圍原件少. 支持 PD,QC 快充 協議. PD 支持 5V, 9V, 12V,15V, 20V 全電壓輸出，輸出功率可配置. 支持休眠 功能可過六級能效. 支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠性好，生產簡單，是當前市面上兼容性最好一款 PD,QC 適配器協議芯片方案.

功能

協議 IC 部分：

?支持 BC1.2 DCP, APPLE 2.4A，QC2.0, QC3.0, PD2.0（5V / 9V / 12V / 15V / 20V）， 快充協議;

?C 口協議: C 口支持 BC1.2 DCP / Apple 2.4A / QC2.0 / QC3.0 / PD2.0 協議

?額定功率及過流點(可配置 30W, 45W, 65W,100W 等)： C 口: 65W PD 配置電流：5V/9V/12V/15V/20V 均為 3.25A PD 過流點： 5V/9V/12V/15V/20V 均為 3.50A QC 過流點：5V/3.4A, 12V/2.3A, 15V/1.8A

?支持芯片休眠，可過六級能效;

?輸出電壓：4.5 ~ 20V

AC-DC 前端要求：

? 額定輸出功率 65W（其它功率可適配）

?副邊反饋

? INPUT REF 電壓: 2.5V

?過流，過壓/欠壓，短路保護
