CMS32M55xx系列介紹
CMS32M55xx系列MCU是中微電機控制產品線主力產品，被廣泛應用于電動工具、園林工具、落地扇、吊扇、吸塵器、油煙機等典型電動控制領域。
CMS32M55xx系列MCU是中微半導體基于ARM-Cortex M0推出的高端電機控制專用芯片。主頻高達64MHz，工作電壓2.1V至5.5V；提供32K Flash Memory，8K SRAM；多達30個GPIO；6通道增強型PWM可輸出死區可控的互補型PWM；內置采樣率100Ksps的12-bit低速 ADC, 內置采樣率1.2Msps的12-bit高速ADC；內置2通道高性能運算放大器，2通道模擬比較器，2通道增益可調的可編程增益放大器；32位硬件除法器僅需6個系統時鐘；通信接口方面提供2個UART, 1路SPI, 1路I2C；工業級標準設計，可工作在-40℃至-105℃；集成多種驅動（3P+3N, 6N）,降低方案的外圍元器件和BOM成本；提供IEC60730安規認證庫，協助客戶輕松通過CLASS B認證; 提供SSOP24，QFN40及LQFP48多種封裝。
產品特性
> ARM Cortex M0內核
> 工作電壓：2.1V-5.5V @64MHz
> 工作溫度：-40℃ - 105℃
> 32KB Flash ROM
> 8KB SRAM
> 2個32位/16位定時器
> 32位看門狗定時器，可中斷喚醒
> 6位窗口看門狗定時器
> 2組捕捉/比較/脈寬調制模塊（CCP），可選擇通道A或通道B
> 內置32位硬件除法器
> 6通道增強型PWM模塊
> 2通道高性能模擬運算放大器
> 2通道帶雙邊遲滯功能的模擬比較器
> 2通道增益可調的可編程增益放大器
> 內置高精度12-bit低速ADC，采樣率：100Ksps
> 內置高精度12-bit高速ADC，采樣率：1.2Msps
> 2個UART接口
> 1個I2C接口
> 1個SPI接口
> 支持4種振蕩方式
> 支持四種工作模式
> 30個通用GPIO
> 封裝類型：SSOP24，QFN40及LQFP48
主要特點：
? 具有最大 32KB FLASH 存儲空間，最大 8KB SRAM 空間，1KB FLASH 數據區。
? 支持 BOOT 功能及程序空間分區保護、支持硬件 CRC 校驗 FLASH 空間代碼、寄存器保護操作、用戶可配置 ID，安 全性更高。
? 正常模式、睡眠模式、深度睡眠模式、停止模式 4 種工作模式供選擇，使用更方便，功耗更低。
? 具有 32 位硬件除法器、32 位單周期硬件乘法器，運算速度更快。
? 可配置任意 IO 口為串口發送和接收端口，同時也可將任意 IO 口配置為 ADC 的輸入端口，使用更方便。
? 具有帶死區編程、周期占空比間隔更新、獨立/互補/同步/主控輸出的增強型 PWM，PWM 功能更豐富。
? 具有 12 位最快 1.2Msps 的 ADC、支持遲滯選擇功能的模擬比較器、增益可選的可編程增益放大器、運算放大器等 模擬 IP，模擬功能更強大。

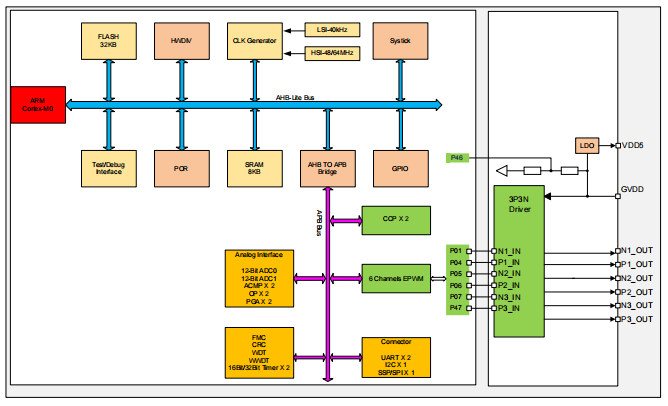

系統框圖
CMS5526TSS024 nidec空凈風機方案
1 概述
落地扇方案可驅動三相 24Vdc 低壓永磁同步電機，軟件上采用 SVPWM 空 間電壓矢量調制技術，具有更小的諧波分量及轉矩脈動，通過 VSP 調速信號進 行調速。啟動不反轉，不抖動，低噪音，具有逆風啟動、堵轉保護、過流功能。 方案采用 32 位高速 MCU 芯片 CMS32M5526SS024 為主控，為啟動算 法運行、驅動算法運行、速度提升及轉矩調節精度提供保障，同時內置 3P+3N 驅動，減少外圍元器件。具有低噪音、低損耗、運行平穩、使用壽命長、無極 調速等技術優勢，為廣大客戶提供高性價比的、穩定可靠的方案選擇
2 應用范圍
本方案可以應用于低壓落地扇、循環扇、風扇、空氣凈化器等直流無刷電 機產品。

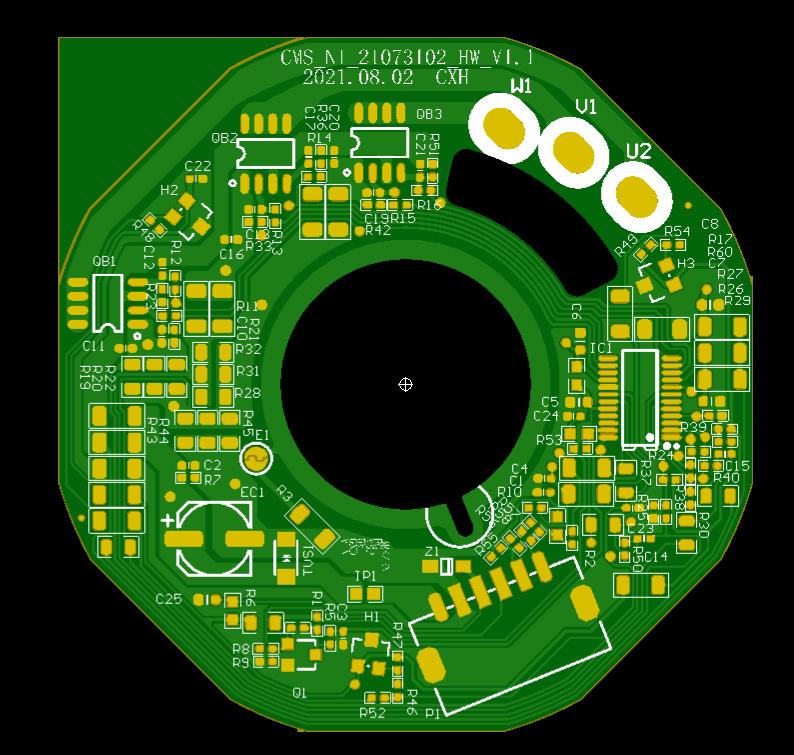

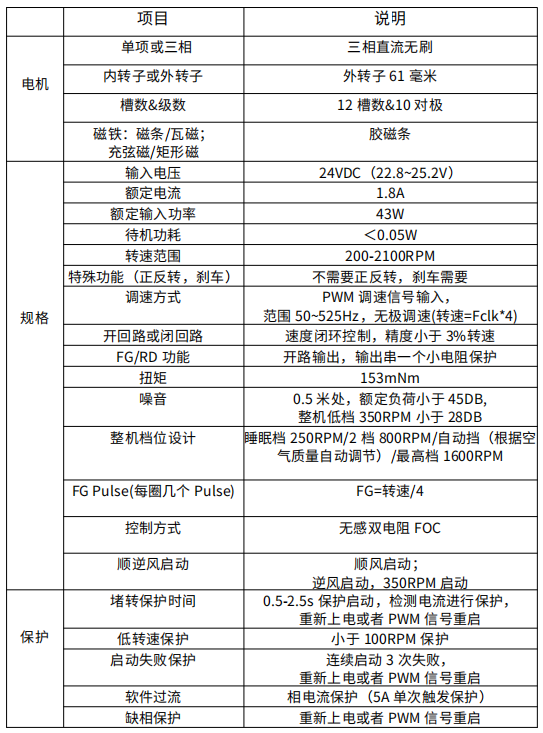

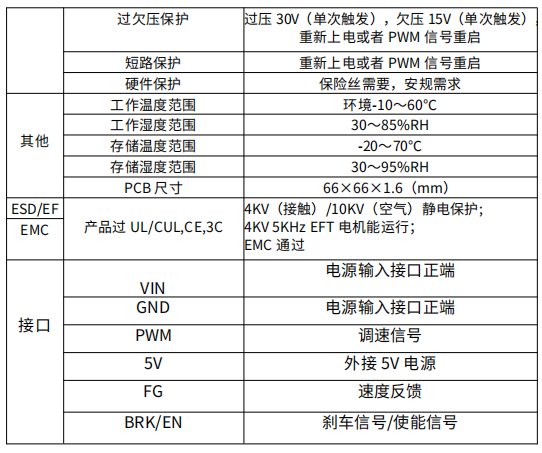

3 規格參數
更多資料請下載附件
系統方塊圖
