誤差放大器改為集成運算放大器 實現晶閘管直流穩壓器短路保護-誤差放大器采用集成運放的晶閘管直流穩壓器的控制電路如圖1 所示。被控主電路（圖中未畫） 是三相半控整流橋，再經LC 平滑濾波器，輸出+ 12. 8 V 平滑直流電壓。三相半控整流橋中的三個晶閘管，分別由圖示控制電路中的脈沖變壓器T2a 、T2b和T2c來觸發。

雖然功率場效應VDMOS 和絕緣柵雙極型晶體管IGBT等電力半導體元器件層出不窮，且在電力電子技術領域占有重要方位，晶閘管（可控硅） 卻因耐高壓耐大電流沖擊的特性，仍有著安定的陣地，遭到用戶的喜愛。在拋棄電流采樣、擴大和履行等多個環節的情況下，將單結晶體管移相觸發器中的晶體管差錯擴大器改為集成運算擴大器，就可完成晶閘管直流穩壓器的過流及短路維護，簡化了電路結構，并提高了整機的安穩牢靠功用和AC - DC改換功率。

作業原理

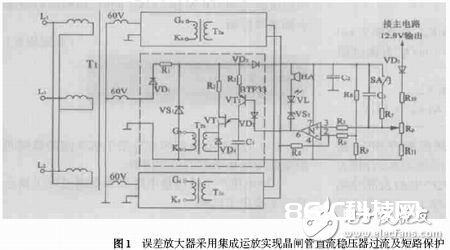

差錯擴大器選用集成運放的晶閘管直流穩壓器的控制電路如圖1 所示。被控主電路（圖中未畫） 是三相半控整流橋，再經LC 滑潤濾波器，輸出+ 12. 8 V 滑潤直流電壓。三相半控整流橋中的三個晶閘管，別離由圖示控制電路中的脈沖變壓器T2a 、T2b和T2c來觸發。推進這三個脈沖變壓器的三個移相觸發電路是徹底相同的，且共用一個差錯擴大器及其電壓采樣電路。為防止重復和繁瑣，圖中僅示出B 相的移相觸發器電路， A 相和C 相電路則用虛線歸納。

移相觸發器電路仍沿襲傳統的單結晶體管式移相觸發器。即當二極管VD3 陰極電壓升高時，流過晶體管VT2 的電流（即電容C1 的充電電流） 減小，單結晶體管VT1 輸出的脈沖電壓后移，晶閘管導通角減小，輸出電壓減小。當VD3 管陰極電壓下降時，VT2 管中電流增大，C1 充電速度加速，VT1 管輸出脈沖電壓前移，晶閘管導通角增大，輸出電壓也增大。但VT2 管中的最大電流是受電阻R3 阻值約束的，不可能無約束地增大，即晶閘管的最大導通角將由R3 鎖定在小于180°大于0°的某個數值上。

將晶體管差錯擴大器更換為運算擴大器式的差錯擴大器，電路結構將簡化，且擴大倍數便利可調，簡單制成份額積分微分調理器（PID） ，使調壓體系的動態特性更趨完美合理。VD2 管將C2 的滑潤直流電壓與移相觸發器上的同步梯形波電壓阻隔開來。當來自主電路的+ 12. 8V 輸出電壓發生改變時，取樣電位器RP 上的電壓也成份額改變，從而使運放N 的同相輸入端3 腳電壓相應改變，輸出端6 腳電壓按擴大倍數改變，終究導致晶閘管輸出電壓發生相反方向的改變，平衡主電路輸出端的改變，堅持了輸出電壓的安穩。

當主電路輸出端呈現過流或短路時，輸出電壓至少會發生較大跌落。而R3 的阻值又約束了晶閘管的最大導通視點，即便晶閘管已到達這個最大導通角，依然無法補償過電流在主電路上發生的壓降，使主電路輸出端+ 12. 8 V 電壓嚴峻跌落（短路時電壓為0V） 。這樣運放N 同相輸入端3 腳電壓就低于反相輸入端2 腳，所以輸出端6 腳輸出超低電壓，較大電流流過R3 ，VT2管集電極電壓就會低于單結晶體管VT1 的峰點電壓，VT1 管不能發生振動脈沖，主電路中的三個晶閘管也就無法導通，完成了過流（短路） 維護。與此同時，蜂鳴器HA 鳴叫，發光二極管VL 點亮，以聲光的方式奉告操作人員：此刻已處于過流（短路） 維護狀況。

負載毛病掃除后，按一下康復按鈕SA ，C2上的直流電壓經過電阻R7 從頭使運放N 的3 腳電壓高于2腳，6腳再次輸出較高電壓，晶閘管康復導通， + 12. 8V的輸出電壓康復正常。電容C3 為發動電容，開機瞬間若無C3 ，主電路尚無直流電壓輸出，運放N 的3 腳電壓為零，而2 腳電壓高于7 V 以上，故輸出端6 腳電壓很低（約為2V） ，電容C1 上電壓達不到VT1 單結晶體管的峰點電壓，VT1 管無脈沖電壓輸出，晶閘管不能導通，主電路輸出端就會—直處于零電壓狀況。設置C3 后， 開機瞬間同步電壓經過VD2 管對C3 充電，在RP 和R11發生高于運放N 的2 腳電壓，6 腳即輸出較高電壓，使主電路輸出端輸出+12. 8 V 的直流電壓。

不難看出，該電路與集電極輸出式晶體管直流穩壓器有相似之處，但該電路更優越——僅用一個電容就能自行發動，且一點點不影響穩壓功用。

電路調試

該電路與主電路聯通調試時，無妨將電阻R3 的阻值換大些，然后將主電路輸出端負載逐步加大。假如加至設定維護電流值以下的某個電流時輸出電壓忽然降為零，這說明過流維護功用已開端施行，僅僅施行得過早了些。這時可將R3阻值減小一些，持續如前進行加載試驗，此刻的維護電流動作值應比上次大了一些。持續減小R3 阻值，直至到達設定維護電流時施行維護停止。R3 阻值承認后，當選用相同阻值的固定電阻器替代，盡量不用電位器，避免其阻值調亂而損失或過早施行過流（短路） 維護功用，阻礙穩壓器的正常使用。

眾所周知，單結晶體管型觸發器的觸發功率并不很大，本文所述的使用電路用來觸發三相半控晶閘管橋式整流器，其晶閘管標準為100A ，使+ 12.8V 穩壓器輸出電流可達180A ，超越180A 時，潛隱的過流（短路） 維護功用閃現———單結晶體管VT1 失掉振動脈沖，三個晶閘管截止。主電路中的三相電源變壓器（圖中未畫出） 的容量和額外電壓值決議了待維護電流動作值的上限，至于上限之下為何值動作，那就要由電阻R3 的阻值巨細來決議。實際上，單結晶體管VT1 和三極管VT2 的相關參數—如分壓比、峰點電壓、谷點電壓、電流擴大倍數等，是與R3 阻值一同，共同來確認維護電流動作值的，不過VT1 和VT2 管參數的離散性較大，一般只用調整R3 阻值巨細的方法來確認維護電流的動作值，這樣更便利更經濟。這就不難理解：為什么同一類型同一標準的穩壓器會呈現不同的R3 阻值了。對同一臺穩壓器而言，三個觸發器中的單結管VT1 、三極管VT2 和電阻R3 的參數值應別離堅持共同，以保證三個晶閘管導通角的共同（對稱） 性以及最佳紋波系數。

考慮到穩壓器對輸出電壓的紋波系數有—定要求，并且濾波電感不可能定得太大，輸出直流電壓的可控規模也就不宜定得過寬，在供電電壓下限且輸出額外電流時，輸出額外電壓（如+ 12. 8 V） 上下有少量調理余量即可，這就要求制作者有必要規劃好三相電源變壓器副邊繞組。然后，在調試中調整電阻R3 和電位器RP 阻值，以終究滿意預期的輸出特性的要求。雖然本文繪出的僅是一個詳細的有用電路，但該電路方式及其作業原理適用于一切移相觸發晶閘管直流穩壓器，使用時徹底不用拘泥于這一個“有用電路”，盡可鋪開思路，憑仗該題，充分發揮，以獲得觸類旁通的規劃效果。

結束語

綜上所述不難發現，控制電路以及未示出的主電路中，沒有設置過流和短路維護電路，也沒有專設置具有過流維護功用的元器件，卻能實實在在地完成過流及短路的牢靠維護，并且這種維護電流的動作值能夠在大規模內予以調理。這是一種沒有過流維護環節卻具有過流維護功用的晶閘管直流穩壓器，是單結晶體管移相觸發器和集成運算擴大器合理組合的成果。經過這一實例能夠得到一些啟示：將一些元器件進行合理組合，能夠發生意想不到的效果——各種元器件也都或多或少的具有這樣那樣的潛隱功用。從某種含義上來說，活躍開發元器件潛隱功用的含義，甚至?xí)介_發新的元器件。這就如同將相同的文字進行新的組合，寫出了另一篇意境深邃、饒有風趣的文章相同。愿本文能對傳統元器件的更多新使用起到拋磚引玉的效果。
