賽靈思 FPGA 芯片對模擬輸入信號的數字化介紹-現如今，賽靈思 FPGA 上采用低電壓差分信令 (LVDS) 輸入， 僅需一個電阻器和一個電容器就能實現模擬輸入信號的數字化 。 由于數百組 LVDS 輸入駐留在生成電流的賽靈思器件上，因此理論上可通過單個 FPGA 芯片實現數百模擬信號地數字化。 我們的團隊近期在為數字化 128 元件線性超聲波陣列換能器信號研究選項時，發現了 一個極具潛力的設計領域 ——可用 3.75MHz 中央頻率配合 5 位分辨率對限帶輸入信號進行數字化。

現如今，賽靈思 FPGA 上選用低電壓差分信令 （LVDS） 輸入，僅需一個電阻器和一個電容器就能完成模仿輸入信號的數字化。由于數百組 LVDS 輸入駐留在生成電流的賽靈思器材上，因而理論上可經過單個 FPGA 芯片完成數百模仿信號地數字化。

咱們的團隊近期在為數字化 128 元件線性超聲波陣列換能器信號研討選項時，發現了一個極具潛力的規劃范疇——可用 3.75MHz 中心頻率合作 5 位分辨率對限帶輸入信號進行數字化。下面咱們來看看該演示項目的詳細情況。

2009 年，賽靈思推出了一款 LogiCORE 軟 IP 核，其外加一個外部比較器、一個電阻器和一個電容器即可完成能對頻率高達 1.205 kHz 的輸入進行數字化的模數轉化器 （ADC）。若讓 FPGA 的 LVDS 輸入（而不是外部比較器）結合增量調制器 ADC 架構，僅需一個電阻器和一個電容器，就能對頻率高得多的模仿輸入信號進行數字化。

1、ADC 拓撲與實驗渠道

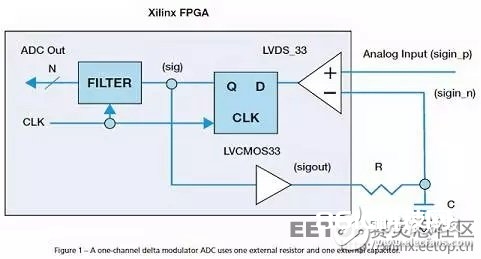

圖 1 是選用 LVDS 輸入且在賽靈思 FPGA 上完成的單通道增量調制器 ADC 的框圖。在這里，模仿輸入驅動非反相 LVDS_33 緩沖器輸入，而輸入信號規模則根本為 0 至 3.3 伏特。LDVS_33 緩沖器的輸出在遠遠高于輸入模仿信號頻率的時鐘頻率下采樣，并經過 LVCMOS33 輸出緩沖器和外部一階 RC 濾波器反應給反相 LVDS_33 緩沖器輸入。就恰當挑選的時鐘頻率 （F）、電阻 （R） 和電容 （C） 而言，只需選用該電路，反應信號就可盯梢輸入模仿信號。

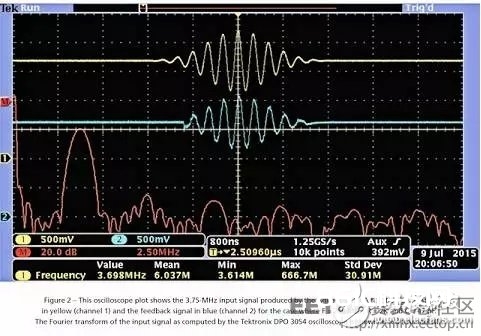

例如，圖 2 在 F = 240MHz、R = 2K、C = 47 pF 時別離以黃色和藍色顯現了輸入信號（通道 1）和反應信號（通道 2）。所顯現的輸入信號由 Agilent 33250A 函數信號生成器選用其 200MHz 12 位恣意輸出函數信號功用生成。咱們用 Tektronix DPO 3054 示波器核算得出的輸入信號的傅立葉轉化則顯現為赤色（通道 M）。在這些頻率下，示波器探針的輸入電容（以及接地問題）的確會弱化示波器中顯現的反應信號，但圖 2 一起也展現了該電路的工作情況。

咱們經過對 1Vpp3.75MHz 正弦波運用 Blackman-Nuttall 窗，界說了圖 2 所示的帶限輸入信號。盡管與理論視窗信號相關的噪聲底限簡直比與中心頻率相關的量級低 100 dB，但 Agilent 33250A 函數信號生成器的 200MHz 采樣頻率及 12 位分辨率會導致遠遠低于抱負水平的演示信號。許多中心頻率挨近 3.75MHz 的超聲波換能器發生的輸出信號自然會遭到頻帶約束，這是由于換能器機械特點的原因，因而該輸出信號是運用這種辦法的抱負信號源。

咱們運用 DigilentCmod S6 開發模塊得到了圖 2 所示的圖形，該開發模塊在支撐 8 個 R/C 網絡和各種輸入接插件的小型定制化印刷電路板上安裝了賽靈思 Spartan-6XC6SLX4 FPGA，答應原型體系一起對多達 8 個信號進行數字化。

每個通道都以 50 歐姆接地電阻并行端接，然后可使同軸線纜與信號生成器正確端接。有必要留意的是，為了完成這一功能，咱們將 LVCMOS33 緩沖器的驅動電流值設置為 24 mA，將壓擺率設置為 FAST，如圖 5 示例 VHDL 源代碼中所述。

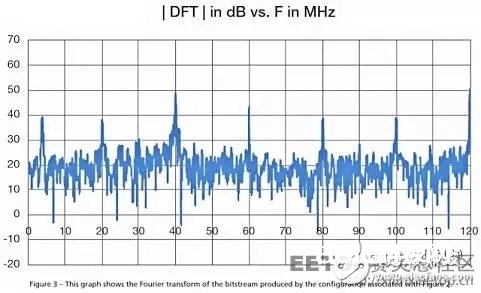

此外，該定制化原型電路板還支撐運用 FTDIFT2232H USB 2.0 迷你模塊，咱們用其將封包的串行比特撒播輸給主機 PC 進行剖析。圖 3 是輸入圖 2 模仿信號后原型電路板所生成的比特流的傅立葉轉化強度。與 240MHz 采樣頻率的次諧波相關的峰值清晰可見，與輸入信號相關的峰值頻率為 3.75MHz。

２、很多的抽頭

為比特流運用帶通有限脈沖響應 （FIR） 濾波器，可生成模仿輸入信號（ADC 輸出）的 N 位二進制表明法。但由于數字比特流的頻率遠遠高于模仿輸入信號，因而您需求運用有很多抽頭的 FIR 濾波器?？墒?，被過濾的數據只要 0 和 1 兩個值，因而無需乘法器，只需加法器將 FIR 濾波器系數相加。

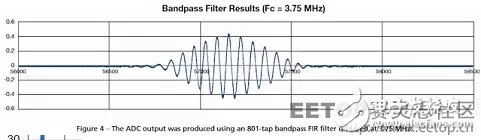

圖 4 所示的 ADC 輸出在主機 PC 上選用有 801 個抽頭的帶通濾波器生成，其中心頻率為 3.75MHz，是咱們運用免費在線 TFilter FIR 濾波器規劃東西規劃而成的。該濾波器除了 2.5MHz 至 5MHz 帶通之外，還有 36dB 或更大衰減，在 3 和 4.5MHz 之間有 0.58dB 的波紋。

圖 4 所示的 ADC 輸出信號分辨率約為 5 位，這根本上由過采樣速率決議，您可運用針對較低輸入頻率優化的規劃完成更高的分辨率。
