這些功率MOSFET采用意法半導體獨特的STripFET工藝開發，該工藝專為最小化輸入電容和柵極電荷而設計這使得該器件適合作為初級開關在先進的高效率隔離DC-DC轉換器的電信和計算機應用，以及低柵極電荷驅動要求的應用。

Mouser編號：511-STB120NF10

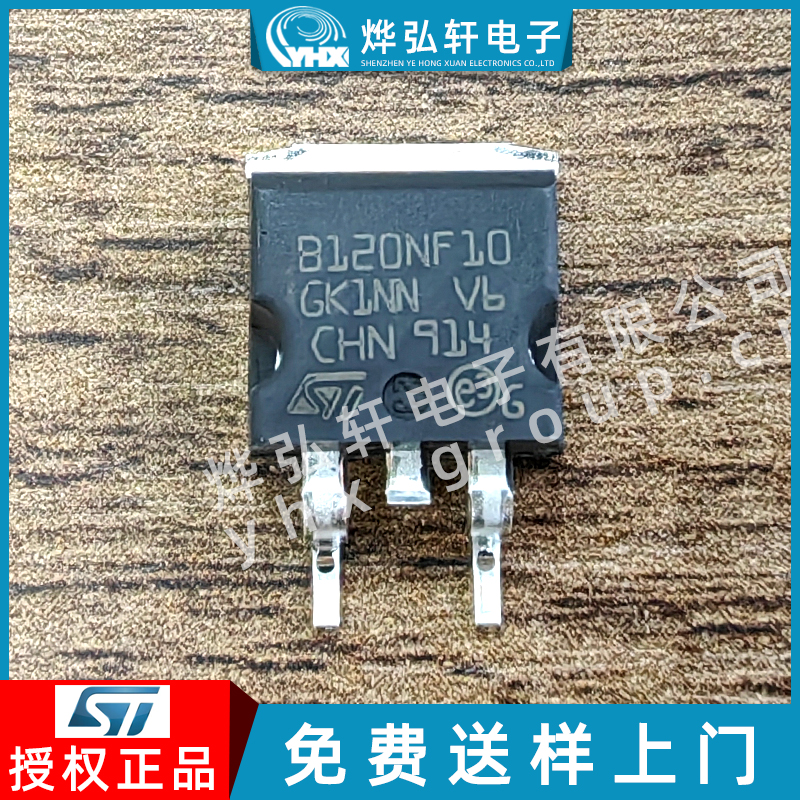

制造商編號：STB120NF10T4

制造商：STMicroelectronics

說明：MOSFET N-Ch 100 Volt 120Amp

制造商: STMicroelectronics

產品種類: MOSFET

 技術: Si

安裝風格: SMD/SMT

封裝 / 箱體: D2PAK-3

晶體管極性: N-Channel

通道數量: 1 Channel

Vds-漏源極擊穿電壓: 100 V

Id-連續漏極電流: 110 A

Rds On-漏源導通電阻: 10.5 mOhms

Vgs - 柵極-源極電壓: - 20 V, + 20 V

Vgs th-柵源極閾值電壓: 2 V

Qg-柵極電荷: 172 nC

最小工作溫度: - 55 C

最大工作溫度: + 175 C

Pd-功率耗散: 312 W

通道模式: Enhancement

封裝: Reel

封裝: Cut Tape

封裝: MouseReel

商標: STMicroelectronics

配置: Single

下降時間: 68 ns

高度: 4.6 mm

長度: 10.4 mm

產品類型: MOSFET

上升時間: 90 ns

系列: STB120NF10

工廠包裝數量: 1000

子類別: MOSFETs

晶體管類型: 1 N-Channel Power MOSFET

類型: MOSFET

典型關閉延遲時間: 132 ns

典型接通延遲時間: 25 ns

寬度: 9.35 mm

單位重量: 4 g

特征：
卓越的dv/dt能力
100%雪崩測試
面向應用的表征
