電子元器件種類成千上萬，各種各樣，五花八門，就連行業人士也未必能夠認全的。常見的電子元器件有：電阻、電容、電感、二極管、三極管等都是電子電路常用的元器件。這里為大家分別一一列舉這幾大電子元器件，及如何識別和檢測等相關知識分享。

一.電阻的識別和檢測

　　電阻器我們習慣稱之為電阻，是電子設備中最常應用的電子元件之一， 電阻在電路中用“R”加數字表示，如：R1表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。

　　電阻，因?yàn)槲镔|(zhì)對電流產生的阻礙作用，所以稱其該作用下的電阻物質。電阻將會導致電子流通量的變化，電阻越小，電子流通量越大，反之亦然。沒有電阻或電阻很小的物質稱其為電導體，簡稱導體。不能形成電流傳輸?shù)奈镔|(zhì)稱為電絕緣體，簡稱絕緣體。

　　在物理學中，用電阻（Resistance）來表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用越大。不同的導體，電阻一般不同，電阻是導體本身的一種特性。電阻元件是對電流呈現阻礙作用的耗能元件。

　　電阻元件的電阻值大小一般與溫度有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分?jǐn)?shù)。

 參數識別：電阻的單位為歐姆(Q)，倍率單位有：千歐(KQ)，兆歐(Mo)等。

換算方法是：1兆歐=1000千歐=1000000歐

電阻的參數標注方法有3種，即直標法、色標法和數標法。

a、數標法主要用于貼片等小體積的電路，如：472表示47×100Q（即4.7K）；  104則表示100K

b、色環標注法使用最多，現舉例如下：四色環電阻五色環電阻（精密電阻）

二.電容的識別和檢測

電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容在電路中一般用“c”加數字表示，如c223表示編號為223的電容電容的特性主要是隔直流通交流。

電容器的主要參數也有兩個，標稱電容量和允許誤差。

1、標稱電容量，指電容器上標注的電容量，電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。

容抗xc=1/2πf c

(f表示交流信號的頻率，c表示電容容量)

2、識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色櫟法和數標法3種。電容的基本單位用法拉(F)表示，其它單位還有：毫法(mF)、微法(uF)、納法(nF)、皮法(pF)。其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10 u開16V容量小的電容其容量值在電容上用字母表示或數字表示

字母表示法：1m=1000 uFIP2=1.2PFln=lOOOPF

數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF0.22 uF

3、電容容量誤差表

符號FGJKLM

允許誤差±1%±2%±5%±10%±15%±20%如：一瓷片電容為104J表示容量為0.1 uF、誤差為±5%

三.電感的識別和檢測

電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感。

電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、盒表示luH(誤差5%)的電感。電感的基本單位為：亨(H)換算單位有：1H=103m H=106uH。

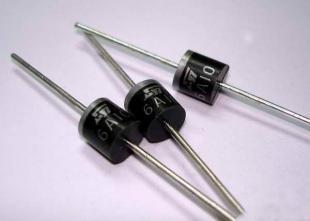

四.晶體二極管的識別和檢測

   晶體二極管在電路中常用“D”加數字表示，如：D5表示編號為5的二極管。

1、作用：二極管的主要特性是單向?qū)щ娦?，也就是在正向電壓的作用下，?dǎo)通電阻很?。欢诜聪螂妷鹤饔孟聦?dǎo)通電阻極大或無窮大。正因?yàn)槎O管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。電話機里使用的晶體二極管按作用可分為：整流二極管(如1N4004)、隔離二極管(1N4148)、肖特基二極管(如BA185)、發光二極管、穩壓二極管等。

2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚?，這與指針式萬用表的表筆接法剛好相反。

4、主要參數

額定正向工作電流是指二極管長期連續工作時允許通過的最大正向電流值。因?yàn)殡娏魍ㄟ^管子時會使管芯發熱，溫度上升，溫度超過容許限度（硅管為140左右，鍺管為90左右）時，就會使管芯過熱而損壞。

最高反向工作電壓，加在二極管兩端的反向電壓高到一定值時，會將管子擊穿，失去單向?qū)щ娔芰?。為了保證使用安全，規定了最高反向工作電壓值。

反向電流是指二極管在規定的溫度和最高反向電壓作用下，流過二極管的反向電流。反向電流越小，管子的單方向?qū)щ娦阅茉胶?。值得注意的是反向電流與溫度有著密切的關系，大約溫度每升高10，反向電流增大一倍。

五.穩壓二極管的識別和檢測

穩壓二極管在電路中常用“ZD”加數字表示，如：2D5表示編號為5的穩壓管。

1、穩壓二極管的穩壓原理：穩壓二極管的特點就是擊窮后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

2、故障特點：穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后2種故障表現為電源電壓變低到零伏或輸出不穩定。

常用穩壓二極管的型號及穩壓值如下表：

型號1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N47501N47511N4761

穩壓值3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V

六.變?nèi)荻O管識別和檢測

  變?nèi)荻O管是根據普通二極管內部"PN結”的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。變?nèi)荻O管在無繩電話機中主要用在手機或座機的高頻調制電路上，實現低頻信號調制到高頻信號上，并發射出去。在工作狀態，變?nèi)荻O管調制電壓一般加到負極上，使變?nèi)荻O管的內部結電容容量隨調制電壓的變化而變化。

變?nèi)荻O管發生故障，主要表現為漏電或性能變差：

(1) 發生漏電現象時，高頻調制電路將不工作或調制性能變差。

(2) 變?nèi)菪阅茏儾顣r(shí)，高頻調制電路的工作不穩定，使調制后的高頻信號發送到對方被對方接收后產生失真。出現上述情況之一時，就應該更換同型號的變?nèi)荻O管。

七.晶體三極管的識別和檢測

晶體三極管在電路中常用“Q”加數字表示，如：Q17表示編號為17的三極管。

晶體三極管在電路中具有放大作用和開關作用。我們使用晶體三極管在電路中放大微弱的信號電流或制成自動開關，控制用電器的通斷。晶體三極管在電路中常用“q”加數字表示，如：q1表示編號為1的三極管。

常用晶體三極管的封裝形式有金屬封裝和塑料封裝2大類，引腳的排列方式具有一定的規律。晶體三極管的三個極，分別稱為基極、集電極和發射極，發射極上的箭頭表示流過三極管的電流方向。

1、特點：晶體三極管（簡稱三極管）是內部含有2個PN結，并且具有放大能力的特殊器件。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OIL電路中的對管就是由PNP型和NPN型配對使用。

2、晶體三極管主要用于放大電路中起放大作用，在常見電路中有三種接法。為了便于比較，將晶體管三種接法電路所具有的特點列于下表，供大家寥考。

名稱共發射極電路共集電極電路（射極輸出器）共基極電路

輸入阻抗中（幾百歐～幾千歐）大（幾-‘千歐以上）小（兒歐～幾_|．歐）

輸出阻抗中（幾千歐～幾十千歐）?。◣讱W～幾十歐）大（幾’卜千歐～幾百千歐）

電壓放大倍數大小(小于1并接近于1)大

電流放大倍數大（幾十）大（幾十）小（小于1并接近于1）

功率放大倍數大（約30～40分貝）?。s10分貝）中（約15～20分貝）頻率特性高頻差好好
