光電傳感器，是一種檢測光信號并將其轉換為電信號的傳感器件，其既可用于檢測光強、光照度、輻射測溫、氣體成分分析等可直接引起光量變化的非電量，也可用于檢測零件直徑、表面粗糙度、應變、位移等可間接轉換為光量變化的非電量。光電傳感器的型號有很多種，每種型號都有其特有的特性和使用方法，我們又該如何選擇合適的光電傳感器呢?

一、光電傳感器的幾種常見類型

1、 對射式光電傳感器

所謂的對射式傳感器就是指組成傳感器的發射器和接受器是分開放置的，發射器發射紅外光后，會經過一定距離的傳輸后才能到達接受器的位置處，并且與接受器形成一個通路，當我們需要檢測的物體通過對射式光電傳感器時，光路就會被檢測物體所阻擋，這是接受器就會及時的反應并輸出一個開關控制信號，在粉塵污染比較嚴重的環境中或是野外的環境中都可以應用對射式光電傳感器。

2、漫反射式光電傳感器

這種傳感器的檢測頭內部也是裝有發射器和接受器的，但是并沒有反光板的，一般情況下，接受器是無法接收到發射器所發出的光的，但是當需要我們檢測的物體通過光電傳感器時，物體會將光線反射回去，接受器接收到光信號，輸出一個開關控制信號，漫反射式光電傳感器大多應用在自動沖水系統中。

3、反射式光電傳感器

在一個接頭裝置的內部同時裝有發射器、接受器以及反光板。發射器所發出的光電在反射原理的作用下會反射給接受器，這種光電控制的作用也就是所謂的反光板反射式的光電開關。通常情況下，反光板會將發射器所發射的光反射回去的，接受器可以接收到，當檢測的物體擋住了光路，接受器就接收不到反射光，這時開關就會產生作用，輸出開關信號。反射式光電傳感器一般用于辨別不透明度的物體，并且有效的距離較大，可用于粉塵污染較為嚴重的環境中。

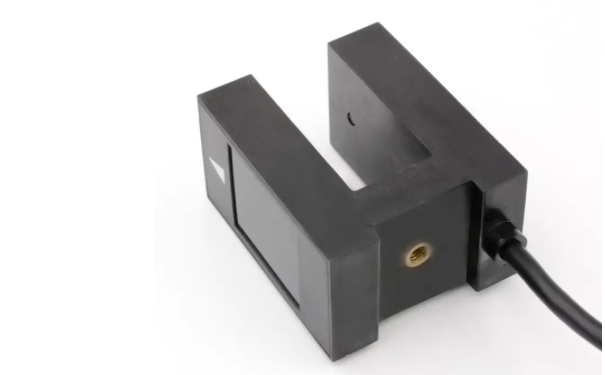

4、槽形光電傳感器

其通常也被叫做U型光電開關，在U型槽的兩側分別裝有發射器和接受器，并且兩者形成一個統一的光軸。當我們所檢測的物體通過U型槽時，光軸就會被隔斷，這是光電開關就會產生反應，輸出開關信號。槽形光電開關的穩定性和安全性都很高，所以一般用于透明物體、半透明物體以及高速變化物體的檢測工作中。

5、光纖式光電傳感器

這種光電傳感器的工作原理就是將光源處的光用光纖接到檢測點的位置處，調制區內部的光會與待測的物體相互作用，從而改變光的光學性質，之后光接受器就會接收到檢測點位置處的光信號，也就形成了光纖式光電開關。

二、光電傳感器選型要點

其選型主要考慮有三點：槽寬要多寬的;分辨率(光縫寬度);固定方式

1、槽寬，檢測物體需通過槽型光耦的槽，才能對紅外光實現阻斷，所以光電傳感器的槽寬要寬于檢測物體，并要有一定的余量，便于安裝。

2、槽型光耦的分辨率，如檢測物是一個齒盤，其齒盤齒的寬度是d，齒盤齒槽的寬度是3，則槽型光耦的光縫寬度要求小于d，且小于f，這樣才能保證能將紅外光有效的阻斷和導通，在滿足上述條件下，選擇光縫寬大的槽型光耦。

3、槽型光耦有帶固定孔和不帶固定空兩種，根據實際情況選擇。

4、安裝位置。傳感器安裝時，應使檢測齒盤的外徑超過槽型光耦光軸1-2mm。這樣才能有效阻斷光線。

三、外圍電路參數選擇

1、在選擇槽型光耦的外圍電路時，先確定槽型光耦接收管的負載電阻是多少，再根據槽型光耦的轉換效率選擇紅外發射管的電流。

2、被測物體的運動速度越快(如1-2kHz),原則上紅外接收管的負載電阻取值應小些。

本文只能帶領大家對光電傳感器有了初步的了解，希望對大家會有一定的幫助，同時需要不斷總結，這樣才能提高專業技能，也歡迎大家來討論文章的一些知識點。
