Texas Instruments INA233雙向電流和功率監控器是具有I2C、SMBus和PMBus兼容接口的監控器，數字總線電壓為1.8V至5.0V。該器件可以監測和報告電流、電壓和功率的值。集成功率累加器可用于能量或平均功率計算?？删幊绦?zhǔn)值、轉換時間、可取平均值，再加上一個內部乘法器，可直接讀取電流值 (A) 和功率值 (W)。INA233可以在0V至36V共模總線電壓范圍內檢測電流，并且與電源電壓無關。該器件采用2.7V至5.5V單電源供電，正常工作時典型供電電流為310μA。INA233可置于低功耗待機模式，典型工作電流只有2μA。

描述：

Mouser編號：595-INA233AIDGSR

制造商編號：INA233AIDGSR

制造商：Texas Instruments

說明：電流靈敏放大器 36V, 16-bit, ultra-precise i2c & pmbus output current/voltage/power/energy monitor w/alert 10-VSSOP -40 to 125

制造商: Texas Instruments

產品種類: 電流靈敏放大器

系列: INA233

通道數量: 1 Channel

Vcm - 共模電壓: 0 V to 36 V

CMRR - 共模抑制比: 140 dB

Ib - 輸入偏流: 8 uA

Vos - 輸入偏置電壓 : 10 uV

電源電壓-最大: 5.5 V

電源電壓-最小: 2.7 V

工作電源電流: 310 uA

增益誤差: 0.1 %

最小工作溫度: - 40 C

最大工作溫度: + 125 C

安裝風格: SMD/SMT

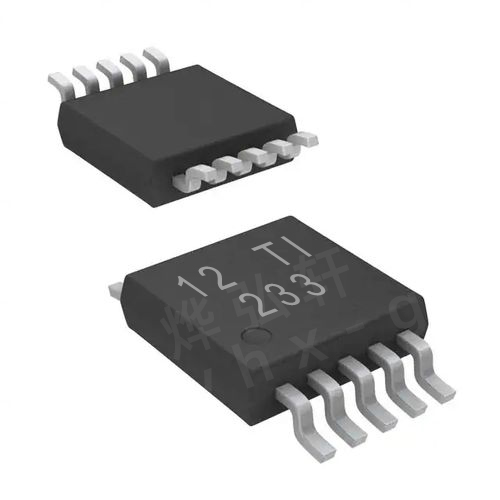

封裝 / 箱體: MSOP-10

封裝: Reel

封裝: Cut Tape

封裝: MouseReel

放大器類型: Current Sense Amplifier

商標: Texas Instruments

開發套件: INA233EVM

特點: Alert Function, Bi-directional, Integrated Power Accumulator, Low-side Capable

濕度敏感性: Yes

輸出類型: Open Drain

產品: Current Sense Amplifiers

產品類型: Current Sense Amplifiers

關閉: Shutdown

工廠包裝數量: 2500

子類別: Amplifier ICs

單位重量: 20 mg

特性

• 感測的總線電壓范圍：0V至36V

• 高側或低側感測

• 報告電流、電壓和功率

• 集成功率累加器，用于電能和平均功率監控

• 高精度

• 0.1%增益誤差（最大值）

• 失調：10μV（最大值）

• 可配置的取平均值選項

• 電流、總線電壓和功率獨立警報限制

• 1.8V兼容I2C、SMBus、PMBus接口

• 16個可編程地址

• 由2.7V至5.5V電源供電

• 10封裝DGS (VSSOP) 封裝

應用

• 服務器

• 電信基礎設施

• 高性能計算

• 功率計

• 電池充電器

• 電源

• 測試設備
