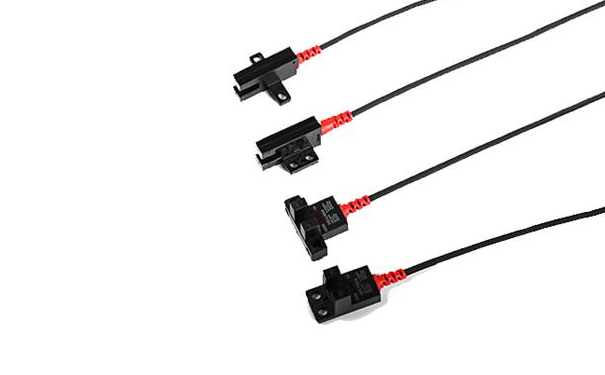

槽型光電開關其實對射式光電開關的一種，又被叫做U型光電開關，屬于無接觸式的，具有受檢測體的制約少，且檢測距離長，響應速度快，檢測精準等特點。為幫助大家深入了解，本文將對槽型光電開關的相關知識予以匯總。如果您對本文即將要涉及的內容感興趣的話，那就繼續往下閱讀吧。

各種光電開關在自動監測、自動控制、自動計數等生產領域得到了廣泛的應用。在實際生產維修當中，根據光電開關的工作原理，利用兩只萬用表，對槽型光電開關的好壞進行快速判別。

先把萬用表?yè)茉赗×100擋，兩表筆分別測C、E的正、反向電阻應為無窮大，否則已損壞或性能變差。再把黑表筆搭在C腳，紅表筆搭在E腳，然后把另一只萬用表?yè)茉赗×1擋，其黑表筆搭在A腳，紅表筆搭在K腳，利用萬用表內部電池電壓使光電發射管工作，此時C、E腳的電阻值馬上降為較小值。拿掉A、K腳表筆，C、E腳電阻值馬上恢復為無窮大。

如把黑表筆搭在K腳，紅表筆搭在A腳，則C、E無窮大電阻值不變，即可判斷光電開關基本正常。把搭A(yù)、K腳的萬用表?yè)艿絉×lO或R×100擋時，C、E腳的導通電阻值將逐步增大，這主要是隨著萬用表電阻擋位的增大，其電阻擋"輸出"的工作電流也隨著下降，使流過光電發射管的電流變小，發射紅外線能力變?nèi)?，光電接收管的?dǎo)通電阻也隨著增大，可進一步證明光電開關正常。需要說明：如一只采用指針式萬用表，另一只采用數字式萬用表，測試時應把數字式萬用表接C、E腳，指針式萬用表接A、K腳。這是由于數字式萬用表的二極管擋或電阻擋只能提供微小的電流，不足以使光電開關中的發射管正常工作。

槽型光電開關選型技巧

1、槽寬。檢測物體需要通過槽型光電開關的槽來阻擋紅外光，因此光電傳感器(光電開關)的槽寬比檢測物體寬，并且要有一定的余量以便于安裝。

2、槽型光電開關的光縫寬度。如果檢測物體是一個齒盤，齒盤齒的寬度為d，齒盤的齒槽寬度為f，則要求槽型光電開關的光縫寬度小于d且小于f，以確保紅外光能夠有效的阻擋和導通，并且在上述條件下，選擇光縫寬大的槽型光電。

3、安裝位置。安裝光電傳感器(光電開關)時，檢測齒盤的外徑應超過槽型光電開關光軸的1-2mm。這才有效地阻擋光線。

總結，在實際應用當中，光電開關的大小和形狀因使用場合、用途的不同而干差萬別。槽型光電開關通常是標準的凹字形結構，其光電發射管和接收管分別位于凹形槽的兩邊，并形成一光軸。當被檢測物體經過凹形槽并阻斷光軸時，光電開關就產生了檢測到的開關信號。槽型光電開關關安全可靠，適合檢測高速變化的生產監測場所。
