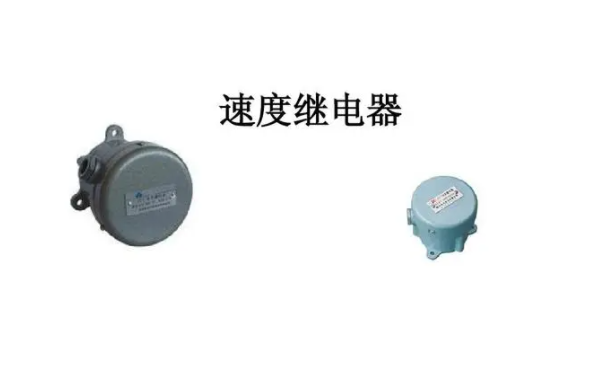

速度繼電器，轉速繼電器，又稱反接制動繼電器。它的主要結構是由轉子、定子及觸點三部分組成。速度繼電器主要用于三相異步電動機反接制動的控制電路中，它的任務是當三相電源的相序改變以后，產生與實際轉子轉動方向相反的旋轉磁場，從而產生制動力矩。因此，使電動機在制動狀態下迅速降低速度。在電機轉速接近零時立即發出信號，切斷電源使之停車，否則電動機開始反方向起動。

一、速度繼電器的工作原理

它的轉子是一個永久磁鐵，與電動機或機械軸連接，隨著電動機旋轉而旋轉。轉子與鼠籠轉子相似，內有短路條，它也能圍繞著轉軸轉動。當轉子隨電動機轉動時，它的磁場與定子短路條相切割，產生感應電勢及感應電流，這與電動機的工作原理相同，故定子隨著轉子轉動而轉動起來。

定子轉動時帶動杠桿，杠桿推動觸點，使之閉合與分?jǐn)?。?dāng)電動機旋轉方向改變時，繼電器的轉子與定子的轉向也改變，這時定子就可以觸動另外一組觸點，使之分?jǐn)嗯c閉合。當電動機停止時，繼電器的觸點即恢復原來的靜止?fàn)顟B(tài)。

二、速度繼電器的主要作用

1、速度繼電器主要用于三相異步電動機反接制動的控制電路中，它的任務是當三相電源的相序改變以后，產生與實際轉子轉動方向相反的旋轉磁場，從而產生制動力矩。因此，使電動機在制動狀態下迅速降低速度。在電機轉速接近零時立即發出信號，切斷電源使之停車(否則電動機開始反方向起動)。

2、速度繼電器應用廣泛，可以用來監測船舶、火車的內燃機引擎，以及氣體、水和風力渦輪機，還可以用于造紙業、箔的生產和紡織業生產上。在船用柴油機以及很多柴油發電機組的應用中，速度繼電器作為一個二次安全回路，當緊急情況產生時，迅速關閉引擎。

本文只能帶領大家對速度繼電器的工作原理及主要作用有了初步的了解，希望對大家會有一定的幫助，同時需要不斷總結，這樣才能提高專業技能，也歡迎大家來討論文章的一些知識點。
